概述

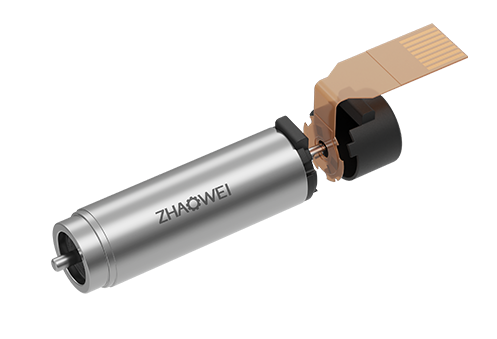

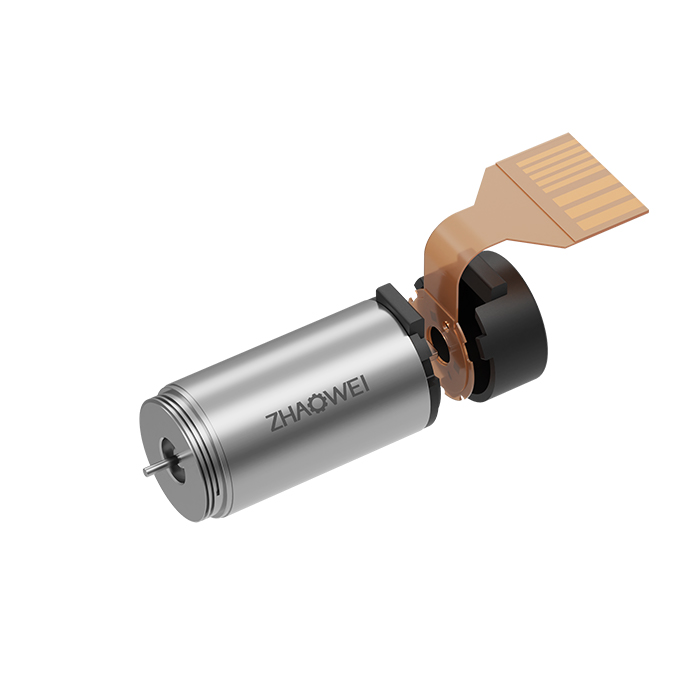

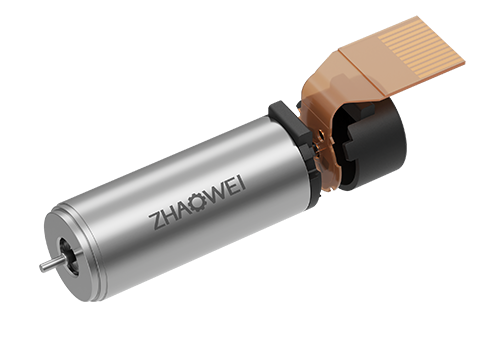

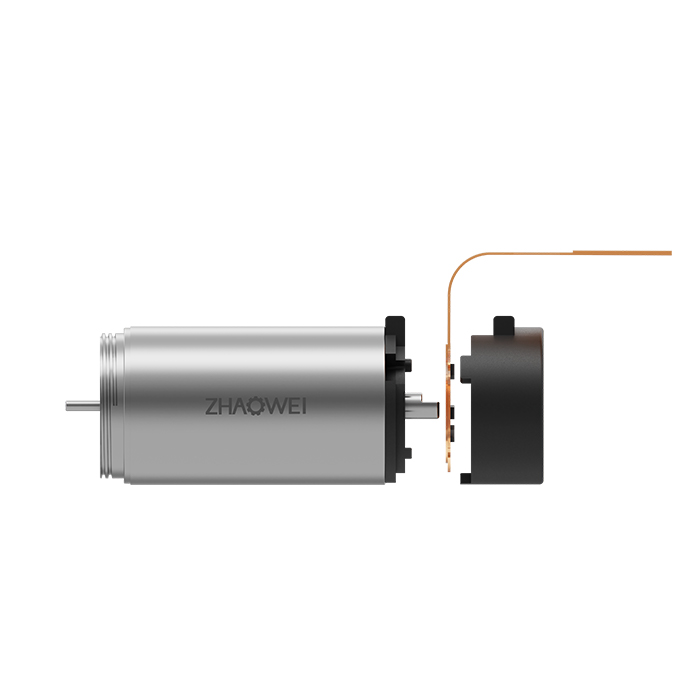

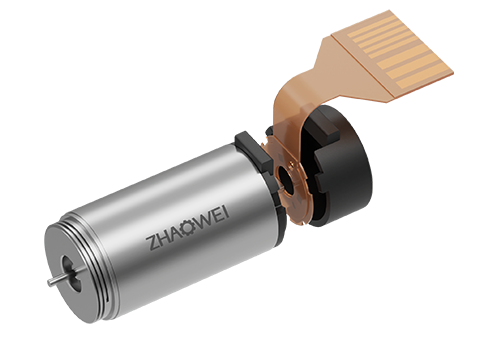

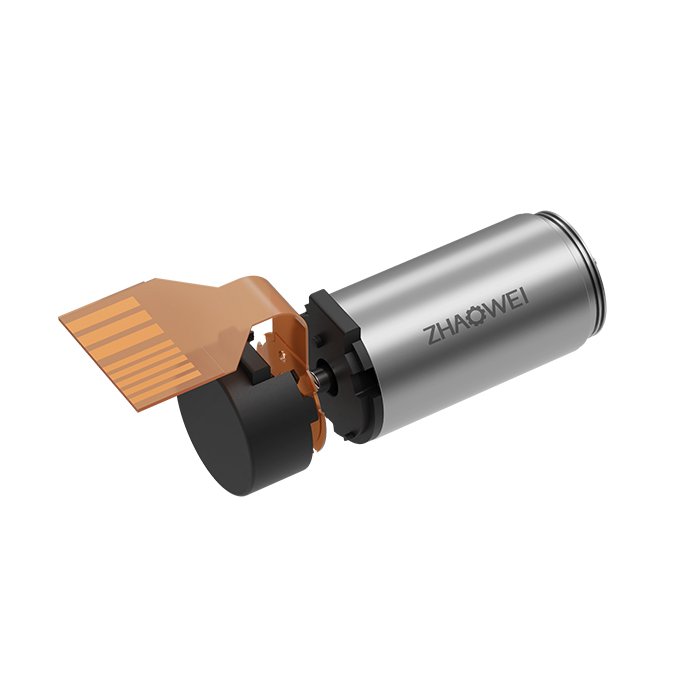

Φ12mm 無刷空心杯電機(MC版)

產品型號:MC1226

直徑(mm):12

長度(mm):26

額定電壓(V):12

額定轉速(rpm):20970±10%

堵轉轉矩(mNm):8.9±7%

堵轉電流(A) :2.38±20%

轉矩常數(mNm/A):3.87±20%

速度常數(rpm/V) :2383±20%

輸出軸直徑(mm):0.8

電機參數

電機數據(額定值)
額定電壓(V) 12
空載轉速(rpm) 28600±10%
空載電流(A) 78±50%
額定轉速 (rpm) 20970±10%
額定轉矩(mNm) 2.38
額定電流(A) 0.69±50%
堵轉轉矩(mNm) 8.9±7%
堵轉電流(A) 2.38±20%
最大效率(%) 67±7%
電機常數(額定值)
相間電阻(Ω) 5.3±10%
相間電感(mH) 0.042±10%
轉矩常數(mNm/A) 3.87±20%
速度常數(rpm/V) 2383±20%
轉速/轉矩斜度(rpm/mNm) 3213±20%
機械時間常數(ms) 4.5±20%
轉子慣量(gcm2) 0.138±20%
熱參數
機殼-環境熱阻(K/W) 38.6
繞組-機殼熱阻(K/W) 7.5
繞組熱時間常數(s) 3.2
電機熱時間常數(s) 210
環境溫度(℃) -20~+100
最高繞組溫度(℃) +125
機械參數(滾珠軸承)
最大允許轉速(rpm) 40 000
最大軸向間隙(mm) < 0.15 N? ?0
> 0.15 N? ?0.06(max)
徑向間隙 preloaded
最大軸向動態載荷(N) 2
最大允許安靜態裝力(N) 10
最大徑向載荷,距離法蘭處2mm處(N) 5
端子型號
Molex 52745-1297
*注:以上具體參數可根據客戶要求定制。

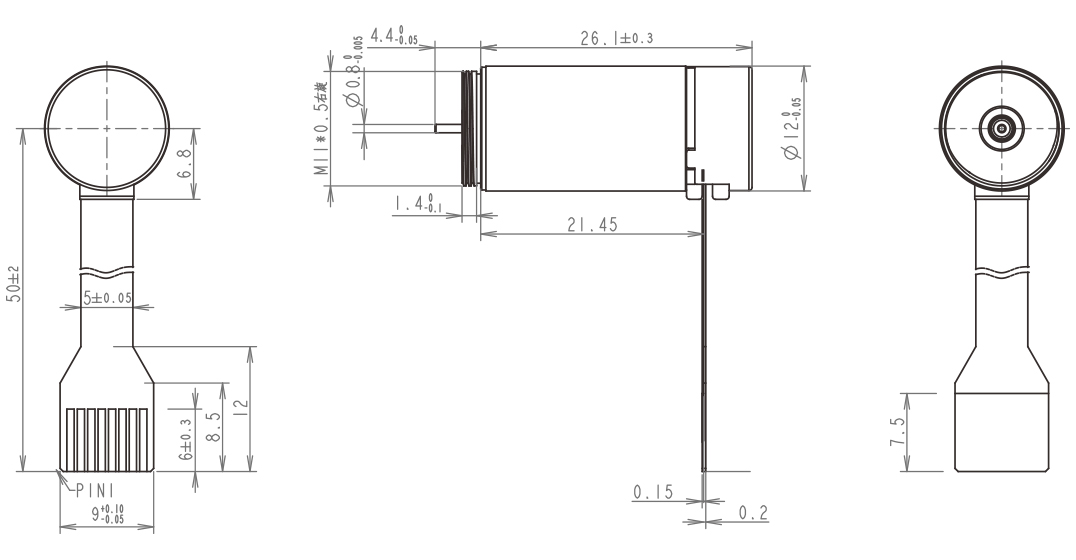

設計圖紙
