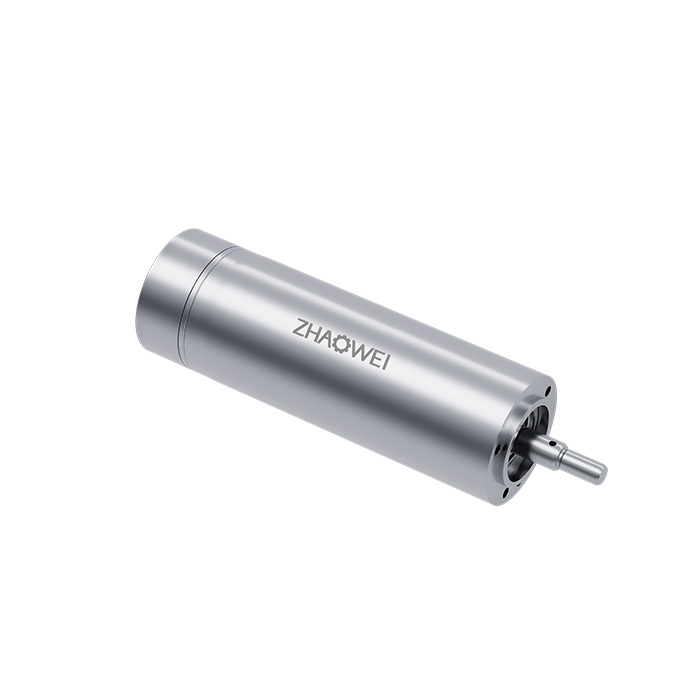

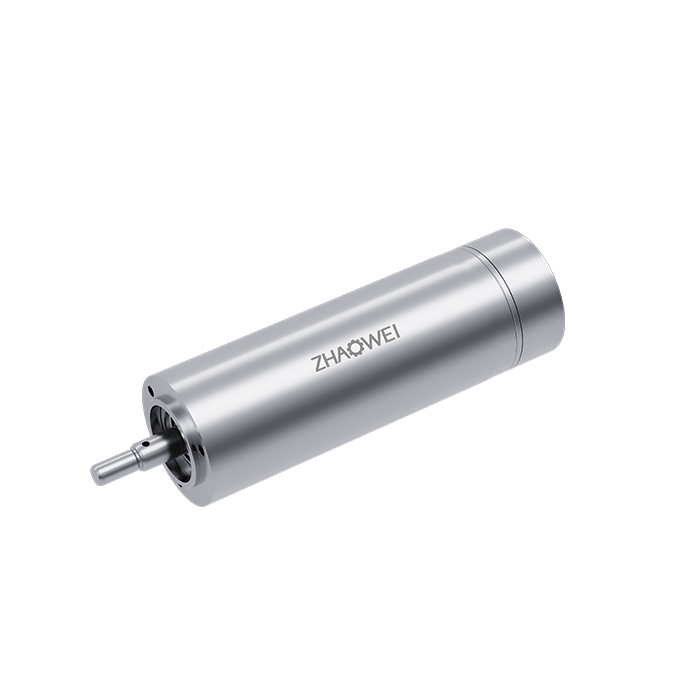

Φ19mm無刷空心杯電機（MC1958）
產品型號：MC1958
直徑：19
長度：58
額定電壓（V）：36
額定轉速：54400
堵轉轉矩（mNm）：447
堵轉電流（A) ：71.6
轉矩常數（mNm/A）：6.3
速度常數（rpm/V) ：1515
輸出軸直徑：4
電機參數
| 電機數據（額定值） | |||
| 額定電壓（V) | 36 | ||
| 空載轉速 | 54400 | ||
| 空載電流（A) | 0.405 | ||
| 額定轉速 (rpm) | 51500 | ||
| 額定轉矩(mNm) | 23.9 | ||
| 額定電流(A) | 4.21 | ||
| 堵轉轉矩(mNm) | 447 | ||
| 堵轉電流(A) | 71.6 | ||
| 最大效率(%) | 85.6 | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 0.473 | ||
| 相間電感（mH） | 0.054 | ||
| 轉矩常數（mNm/A） | 6.3 | ||
| 速度常數（rpm/V） | 1515 | ||
| 轉速/轉矩斜度（ rpm/mNm） | 121.7 | ||
| 機械時間常數 | 10.13 | ||
| 轉子慣量（gcm2） | 9.32 | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | / | ||
| 繞組-機殼熱阻（K/W） | / | ||
| 繞組熱時間常數 | / | ||
| 電機熱時間常數 | / | ||
| 環境溫度（℃） | ?? -20…+125 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速 | 80?000 | ||
| 最大軸向間隙 | < 3 N? 0 | ||
| ?12 N > 3 N??0.1（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 3.2 | ||
| 最大允許安靜態裝力（N） | 29 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 15 | ||
*注：以上具體參數可根據客戶要求定制。

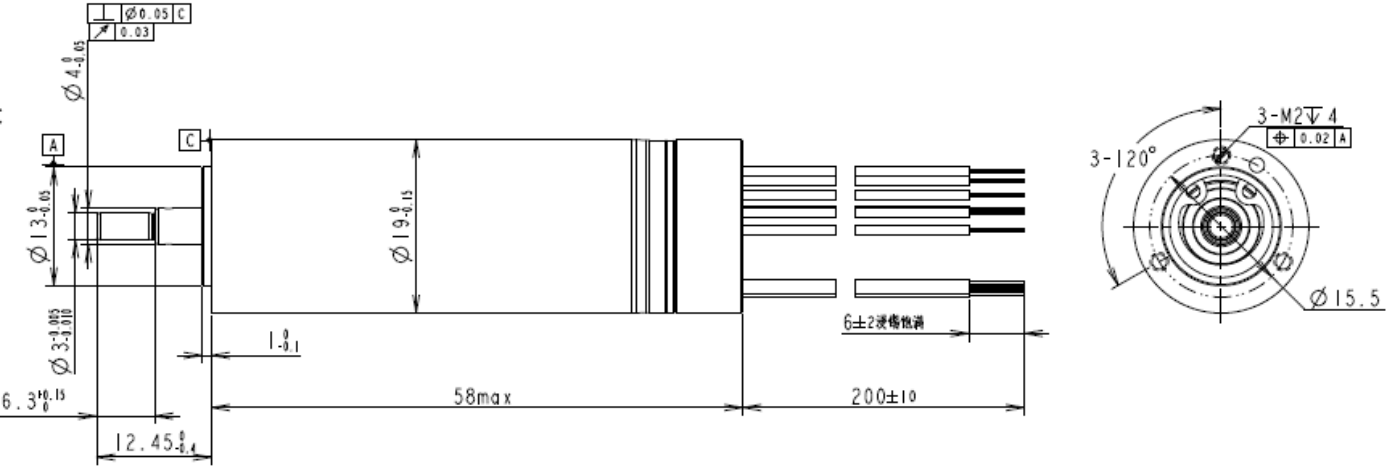

設計圖紙
查看詳情
資料下載
Φ19mm無刷空心杯電機（MC1958）規格書
