概述

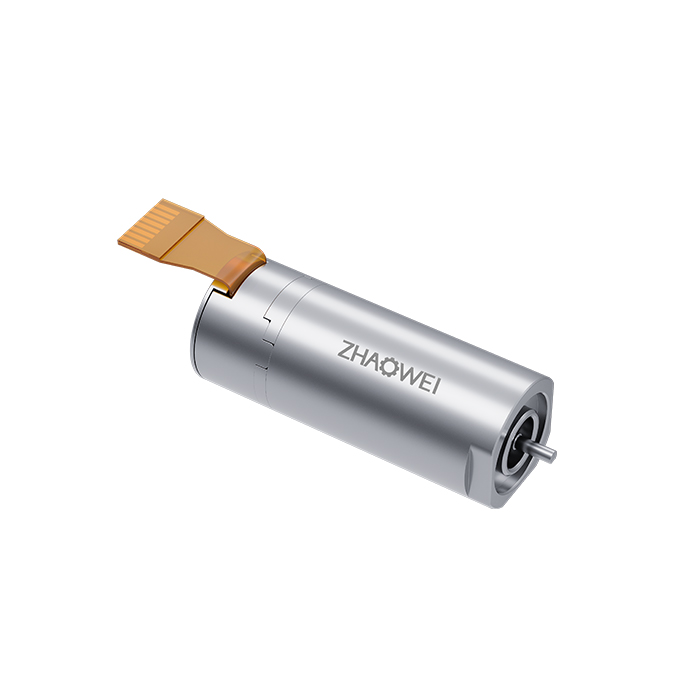

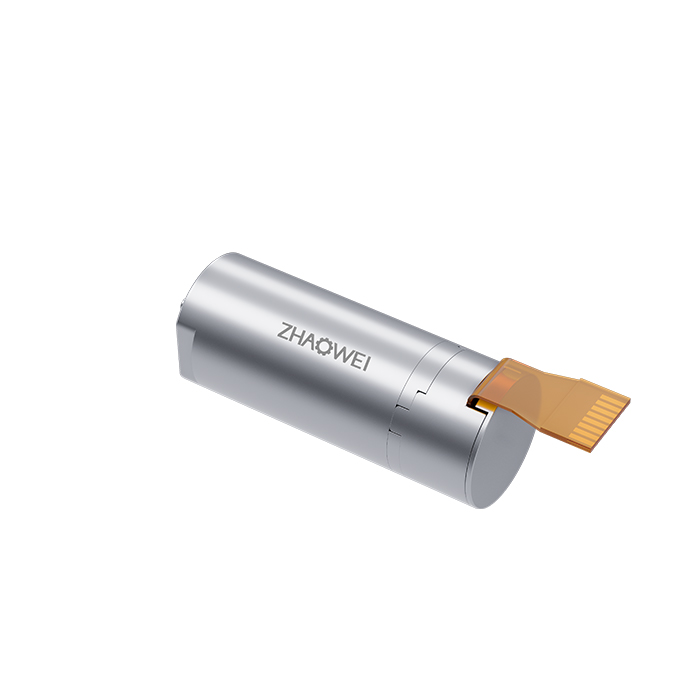

Φ8mm無刷空心杯電機（MC0820）
產品型號：MC0820
直徑：8
長度：20
額定電壓（V）：5
額定轉速：15000
堵轉轉矩（mNm）：1.08
堵轉電流（A) ：0.52
轉矩常數（mNm/A）：2.4
速度常數（rpm/V) ：4000
輸出軸直徑：0.8
電機參數
| 電機數據（額定值） | |
|---|---|
| 額定電壓（V） | 5 |
| 空載轉速 | 18000 |
| 空載電流（A) | 56 |
| 額定轉速 (rpm) | 15000 |
| 額定轉矩(mNm) | 0.18 |
| 額定電流(A) | 0.13 |
| 堵轉轉矩(mNm) | 1.08 |
| 堵轉電流(A) | 0.52 |
| 最大效率(%) | 45 |
| 電機常數（額定值） | |
|---|---|
| 相間電阻（Ω） | 9.7 |
| 相間電感（mH） | 0.14 |
| 轉矩常數（mNm/A） | 2.4 |
| 速度常數（rpm/V） | 4000 |
| 轉速/轉矩斜度（rpm/mNm） | 16623 |
| 機械時間常數（ms） | 1.54 |
| 轉子慣量（gcm2） | 0.01 |
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | / | ||
| 繞組-機殼熱阻（K/W） | / | ||
| 繞組熱時間常數（s） | / | ||
| 電機熱時間常數（s） | / | ||
| 環境溫度（℃） | ?? -20…+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速 | 40 000 | ||
| 最大軸向間隙 | < 0.15 N? 0 | ||
| ?> 0.15 N? 0.06（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 2 | ||
| 最大允許安靜態裝力（N） | 10 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 5 | ||
| 端子型號 | |||
| Molex 52745-1297 |
*注：以上具體參數可根據客戶要求定制。

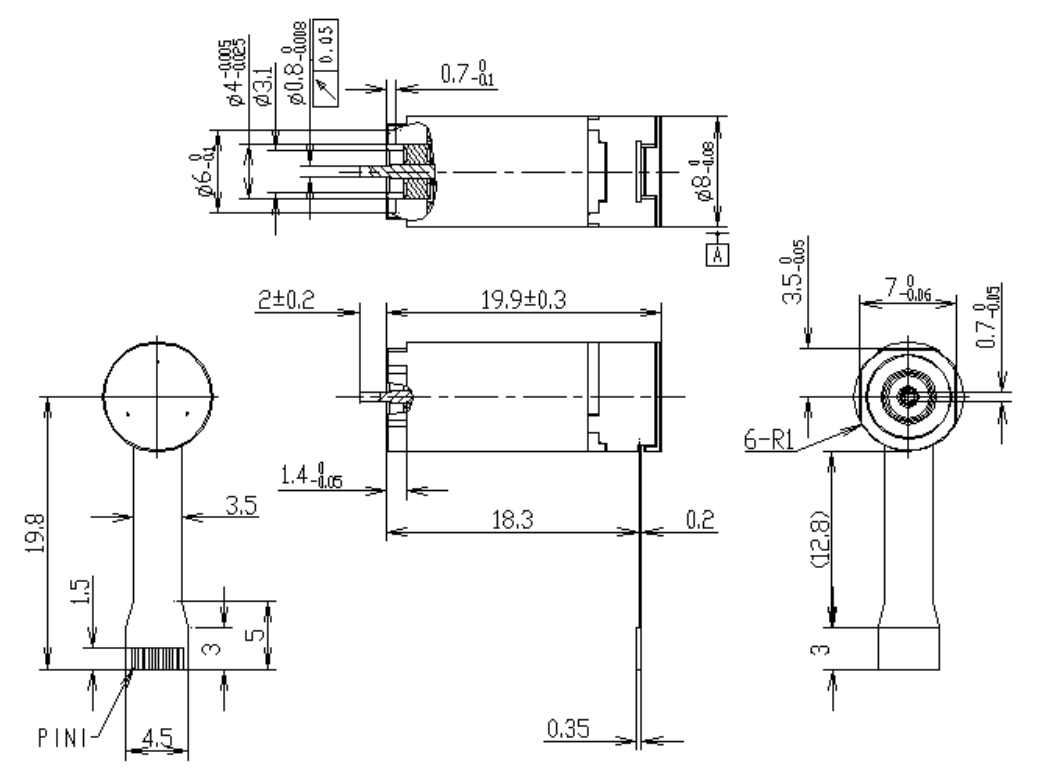

設計圖紙
查看詳情
資料下載
Φ8mm無刷空心杯電機（MC0820）規格書
