概述

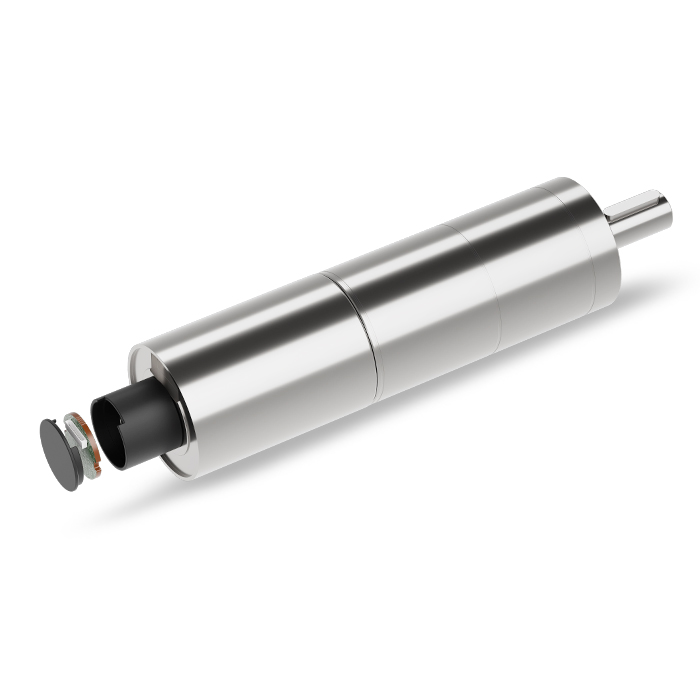

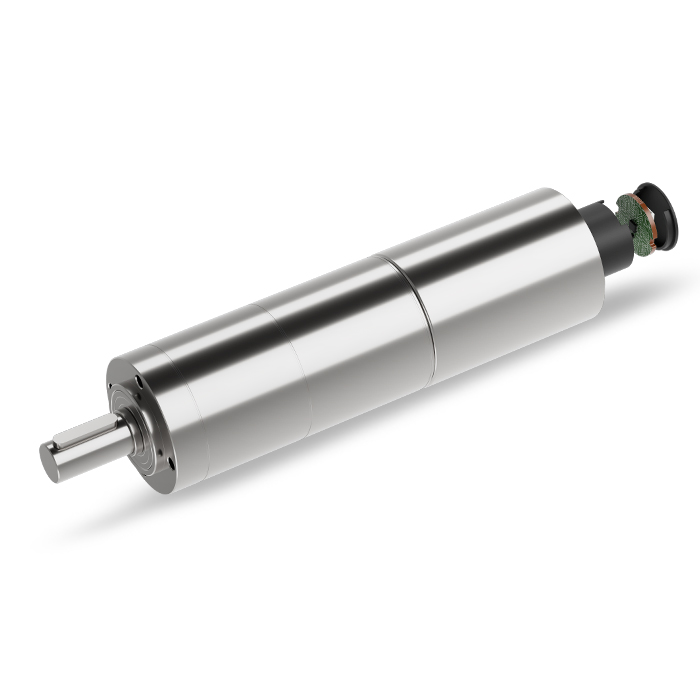

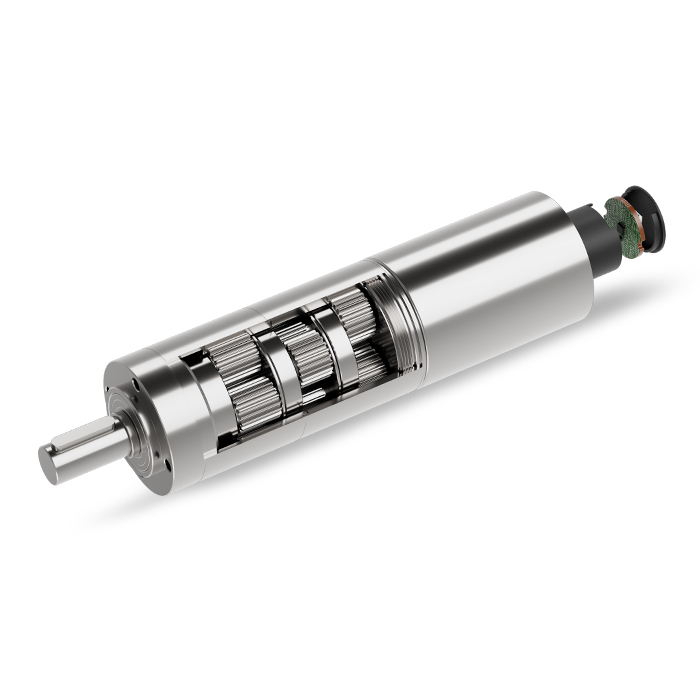

Φ42mm 行星減速箱（SMD系列）

? 功率高 ? 轉速高 ? 控制精準

型號：ZWSMD042042

直徑（mm）：42

長度（mm）：47.8~104.5

最大傳輸功率（W）：650

最大連續轉矩（Nm）：35

最高連續輸入轉速（rpm）：6000

環境溫度（℃) ：-40~+100

輸出端軸承：滾珠軸承

* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。

在線咨詢

資料下載

減速箱技術數據

級數	1	2	3	4
減速比	3.9,5.3	16,21,26,28,35	62,83, 103,111, 138,150, 172,186, 231	243,326,406, 439,546,590, 679,734,794, 913,987,1135,1227,1526
最大傳連續輸功率（W）	650	460	200	40
最大瞬時傳輸功率（W）	820	580	250	50
最大連續轉矩(Nm)	4.5	18	32	35
最大瞬時轉矩(Nm)	7	24	46	50
最高連續輸入轉速(rPm)	6000	6000	6000	6000
最高瞬時輸入轉速(rPm)	7500	7500	7500	7500
最大效率(%)	96	93	90	87
空載平均空回(°)	0.5	0.5	0.5	0.5
最大軸向動態載荷（N）	200	200	200	200
最大徑向載荷（離法蘭4mm處）(N)	350	525	750	750

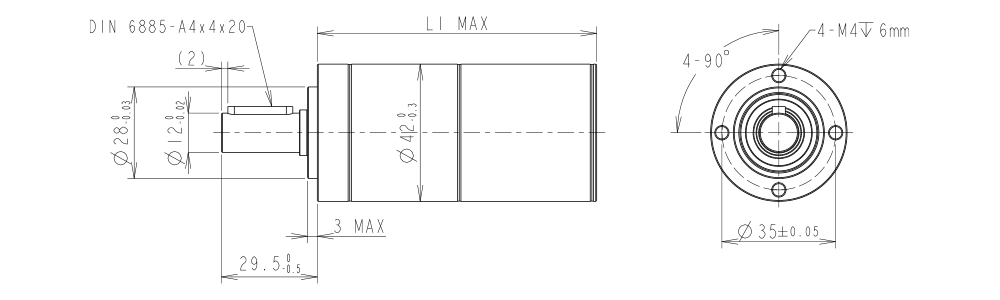

齒輪箱長度L1(mm)	47.8	66.4	86	104.5
重量（G）	400	540	660	800

推薦型號

型號	額定電壓 (V)	空載數據		負載數據			總長 (mm)	齒輪箱額定容許力矩 (NM)	齒輪箱瞬間容許力矩 (NM)	減速比	減速箱長L1 (mm)
型號	額定電壓 (V)	空載轉速（rpm）	空載電流（mA max）	負載轉速（rpm）	負載電流（mA Max）	轉矩（NM）	總長 (mm)	齒輪箱額定容許力矩 (NM)	齒輪箱瞬間容許力矩 (NM)	減速比	減速箱長L1 (mm)
ZWSMD042042-3.9	24	2085	600	1836	9000	0.50	118.8	4.5	7	3.9	47.8
ZWSMD042042-5.3	24	1534	600	1351	9000	0.60	118.8	4.5	7	5.3	47.8
ZWSMD042042-16	24	508	600	448	9000	1.80	138	18	24	16	67
ZWSMD042042-21	24	387	600	341	9000	2.40	138	18	24	21	67
ZWSMD042042-26	24	313	600	275	9000	3.00	138	18	24	26	67
ZWSMD042042-28	24	290	600	256	9000	3.20	138	18	24	28	67
ZWSMD042042-35	24	232	600	205	9000	4.00	138	18	24	35	67
ZWSMD042042-62	24	131	700	115	9500	6.90	157	32	46	62	86
ZWSMD042042-83	24	98	700	86	9500	9.20	157	32	46	83	86
ZWSMD042042-103	24	79	700	70	9500	11.40	157	32	46	103	86
ZWSMD042042-111	24	73	700	65	9500	12.30	157	32	46	111	86
ZWSMD042042-138	24	59	700	52	9500	15.30	157	32	46	138	86
ZWSMD042042-150	24	54	700	48	9500	16.70	157	32	46	150	86
ZWSMD042042-172	24	47	700	42	9500	19.10	157	32	46	172	86
ZWSMD042042-186	24	44	700	38	9500	20.70	157	32	46	186	86
ZWSMD042042-231	24	35	700	31	9500	25.70	157	32	46	231	86
ZWSMD042042-243	24	33	800	29	10000	26.40	175.5	35	50	243	104.5
ZWSMD042042-326	24	25	800	22	10000	35.40	175.5	35	50	326	104.5
ZWSMD042042-406	24	20	800	18	10000	44.10	175.5	35	50	406	104.5
ZWSMD042042-439	24	19	800	16	10000	47.10	175.5	35	50	439	104.5
ZWSMD042042-546	24	15	800	13	10000	59.30	175.5	35	50	546	104.5
ZWSMD042042-590	24	14	800	12	10000	64.10	175.5	35	50	590	104.5
ZWSMD042042-679	24	12	800	11	10000	73.80	175.5	35	50	679	104.5
ZWSMD042042-734	24	11	800	10	10000	79.80	175.5	35	50	734	104.5
ZWSMD042042-794	24	10	800	9	10000	86.30	175.5	35	50	794	104.5
ZWSMD042042-913	24	9	800	8	10000	99.20	175.5	35	50	913	104.5
ZWSMD042042-987	24	8	800	7	10000	107.30	175.5	35	50	987	104.5
ZWSMD042042-1135	24	7	800	6	10000	123.40	175.5	35	50	1135	104.5
ZWSMD042042-1227	24	7	800	6	10000	133.40	175.5	35	50	1227	104.5
ZWSMD042042-1526	24	5	800	5	10000	165.80	175.5	35	50	1526	104.5
