概述

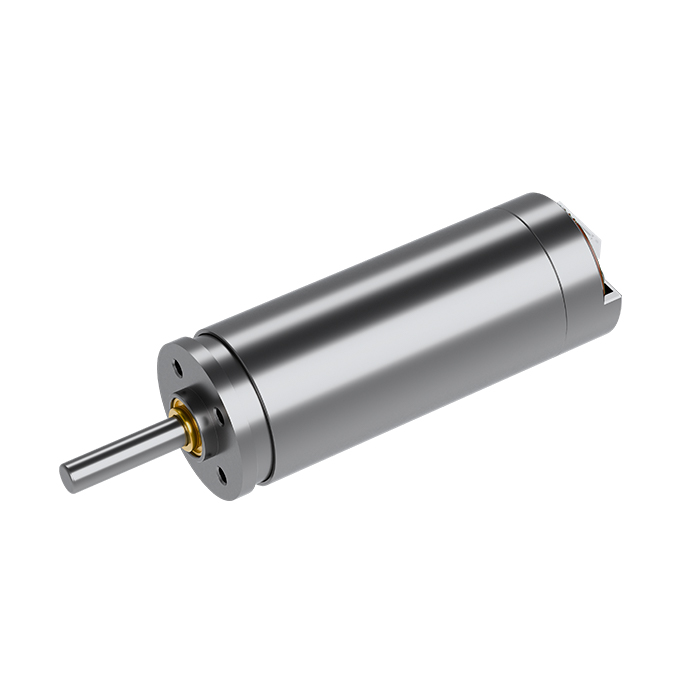

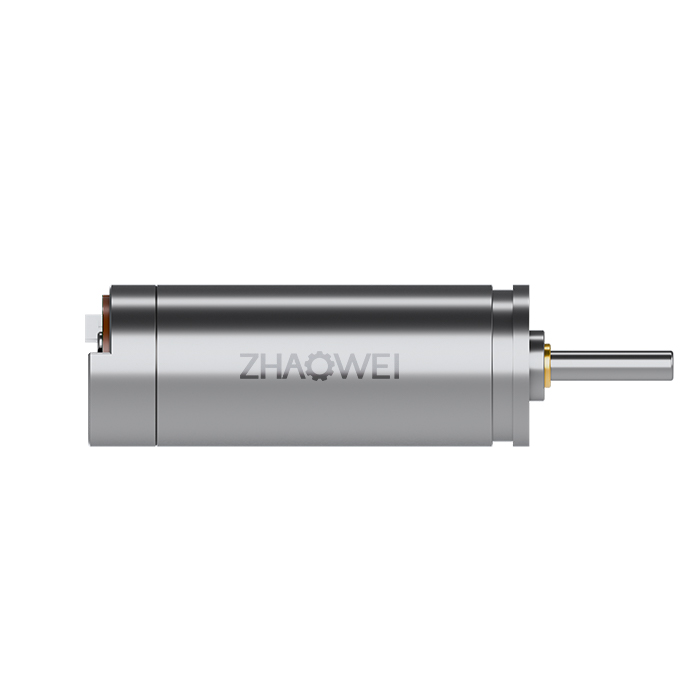

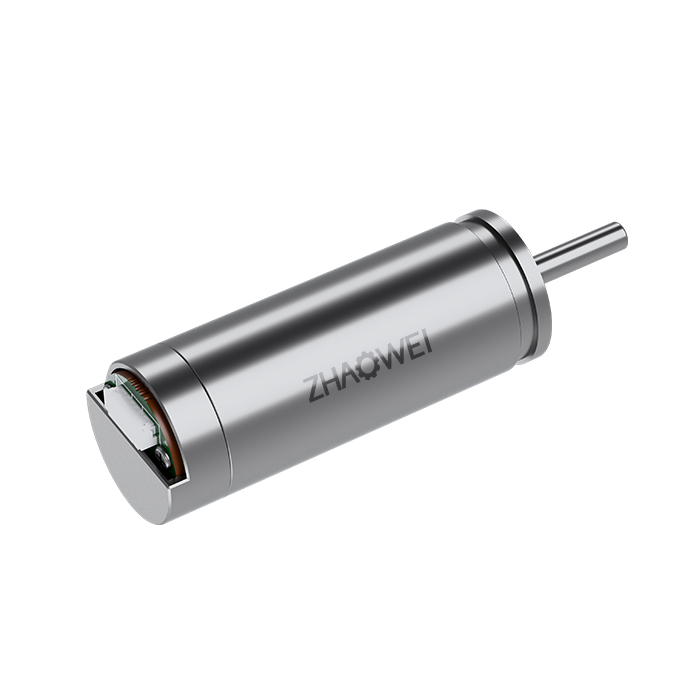

Φ16mm 正傳動減速箱(零回差版本)
型號：GM20149-01
直徑：16
長度：43.4
最大傳輸功率（W）：0.5
最大連續轉矩（Nm）：0.1
環境溫度（℃) ：-40~80
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 4 |
| 減速比 | 141.00 |
| 最大傳連續輸功率（W） | 0.50 |
| 最大瞬時傳輸功率（W） | 0.80 |
| 最大連續轉矩(Nm) | 0.100 |
| 最大瞬時轉矩(Nm) | 0.13 |
| 最高連續輸入轉速 | 12000 |
| 最高瞬時輸入轉速 | 15000 |
| 最大效率(%) | 65.00 |
| 空載平均空回(°) | 0.00 |
| 最大軸向動態載荷（N） | 5.00 |
| 最大徑向載荷（離法蘭6.5mm處）(N) | 25.00 |
| 齒輪箱長度L1(mm) | 43.40 |
| 重量（G） | 41.00 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 | 齒輪箱額定容許力矩(Nm) | 齒輪箱瞬間容許力矩(Nm) | 減速比 | 減速箱長 L1(mm) | |||
| 空載轉速 | 空載電流（mA max） | 負載 轉速 |
負載 電流（mA Max） |
轉矩（Kg.cm） | |||||||
| GM20149-01 | 12 | 90 | 22 | 50 | 120 | 1.00 | 43.4 | 0.100 | 0.200 | 141 | 43.400 |
*注：以上具體參數可根據客戶要求定制。

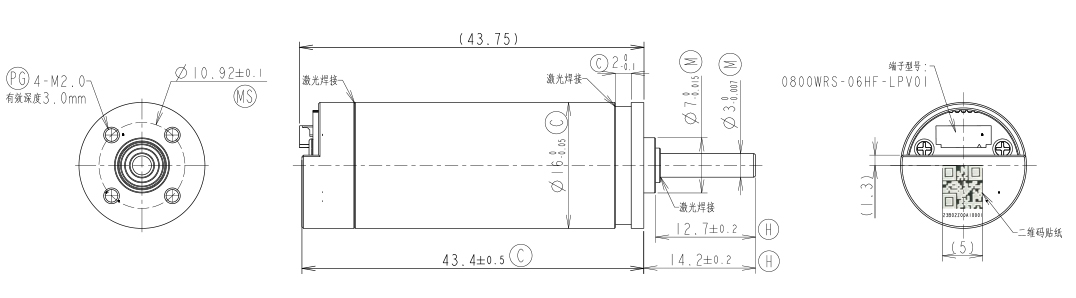

設計圖紙
查看詳情
資料下載
Φ16mm 正傳動減速箱(零回差版本)規格書
